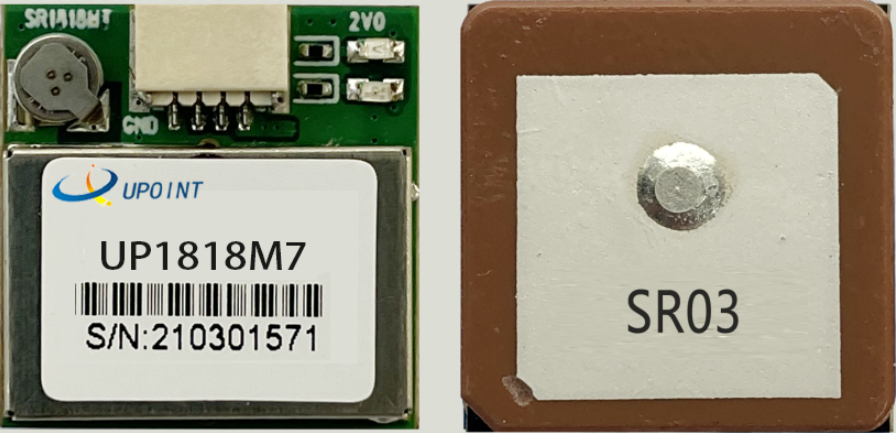

UP1818M7

主控:MTK3337 单GPS

UP1818M7

适用于车载4G监控、部标机、t-box、安卓平板、环境检测设备定位管理、穿越机
  • 亮点:

    产品主芯片:MT3337

    产品尺寸:18 x 18 x 6 mm

    内建LNA信号放大器

    行业标准的18 x 18 x 2mm高灵敏度陶瓷天线

    内建TCXO晶体及法拉电容更快的热启动

        模组采用MT3337定位芯片,是一款能够以66通道接收卫星信号;低功耗;高灵敏度高的G-MOUSE能够在城市、峡谷、高架下面等弱信号的地方,以及汽车内部任何位置可以快速、准确的进行定位。使得模块可广泛用于车载监控、公交车报站、车载导航、船载导航、笔记本导航等产品上。


  • 产品性能







    项目

    说明

    产品参数

    芯片特性

    芯片

    MT3337

    频率

    L1, 1575.42MHz

    波特率

    9600bps

    通道

    66CH

    灵敏度

    跟踪

    -165dBm

    捕捉

    -163dBm

    冷启动

    -148dBm

    启动时间

    冷启动

    平均38秒

    温启动

    平均35秒

    热启动

    平均1秒

    精度

    水平精度

    2.5米 CEP 2D RMS SBAS辅助(开阔天空处)

    时间精度

    30 ns

    工作限制

    最大高度

    18000

    最大速度

    515 m/s

    最大加速度

    ≦ 4G

    输出数据

    输出电平

    TTL电平

    输出协议

    NMEA0183标准协议

    更新频率

    1 Hz

    物理特性

    外形尺寸

    18 x 18 x 6mm

    重量

    4.7

    连接器

    4pin座子1.0mm间距

    工作环境

    工作温度

    -40℃ to 85℃

    储存温度

    -40℃ to 85℃

    指示灯

    电源指示灯

    电源指示灯,正常通电后亮红灯

    PPS指示灯

    未定位前PPS灯不亮,定位成功后,PPS灯闪烁
