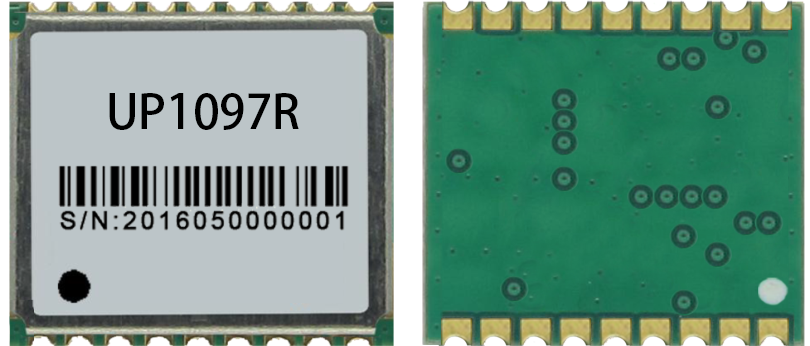

UP1097R

尺寸:10X9.7mm 工作模式:单频多模GNSS

UP1097R

适用于车载4G监控、部标机、t-box、安卓平板、环境检测设备定位管理、穿越机
  •   模块采用AT6558R定位芯片,是一款能够以99通道接收卫星信号;低功耗;高灵敏度高的模块,能够在城市、峡谷、高架下面等弱信号的地方,以及汽车内部任何位置可以快速、准确的进行定位。使得模块可广泛用于车载监控、公交车报站、车载导航、船载导航、笔记本导航等产品上。


    产品主芯片:中科微AT6558R

    产品尺寸:10.1 x 9.7 x 2.4 mm

    内建LNA信号放大器

           1-10Hz定位更新速率


  • 产品性能

    项目

    说明

    产品参数

    芯片特性

    芯片

    中科微AT6558R

    频率

    L1,   1575.42MHz ; B1,1561.098MHZ

    波特率

    9600bps

    通道

    99CH

    灵敏度

    跟踪

    -162dBm

    捕捉

    -160dBm

    冷启动

    -148dBm

    启动时间

    冷启动

    平均30秒

    温启动

    平均28秒

    热启动

    平均1秒

    精度

    水平精度

    2.0米 CEP 2D RMS SBAS辅助(开阔天空处)

    时间精度

    30 ns

    工作限制

    最大高度

    50000

    最大速度

    500 m/s

    最大加速度

    ≦ 4G

    输出数据

    输出电平

    TTL电平

    输出协议

    NMEA0183标准协议

    更新频率

    1-10 Hz(默认1Hz)

    物理特性

    外形尺寸

    10.1 x 9.7 x 2.4 mm

    重量

    1.01

    电源

    电源

    3.3VDC ±5%

    备份电压

    1.8~3.6VDC

    耗电量

    约23mA

    工作环境

    工作温度

    -40℃ to 85℃

    储存温度

    -40℃ to 85℃
