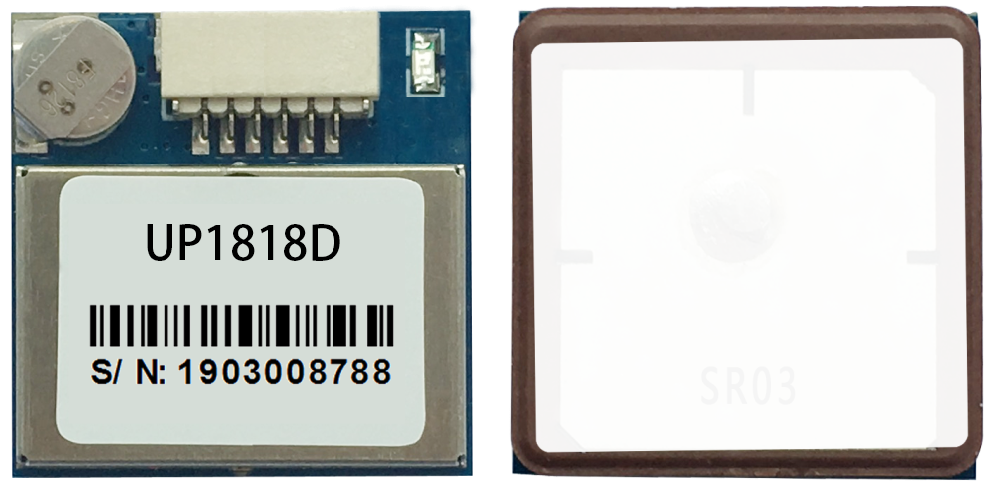

18X18mm 天线一体化GNSS模组
模组采用中科微AT6558D定位芯片,是一款能够以99通道接收卫星信号；低功耗；高灵敏度高的G-MOUSE能够在城市、峡谷、高架下面等弱信号的地方，以及汽车内部任何位置可以快速、准确的进行定位。使得模块可广泛用于车载监控、公交车报站、车载导航、船载导航、笔记本导航等产品上。
■ 产品主芯片：中科微AT6558D
■ 产品尺寸:18 x 18 x 6 mm, 行业标准的18 x 18 x 2mm高灵敏度陶瓷天线
■ 支持GPS+北斗（默认）;GPS+GLONASS；GLONASS+北斗多种模式输出
■ 内置Flash,自由配置产品波特率、输出语句、输出速率、秒脉冲等参数
■ 内建LNA信号放大器
■ 内建TCXO晶体及法拉电容更快的热启动
■ 1-10Hz定位更新速率
产品性能 | ||
项目 | 说明 | 产品参数 |
芯片特性 | 芯片 | 中科微AT6558D |
频率 | L1, 1575.42MHz ; B1,1561.098MHZ | |
波特率 | 4800bps-115200bps(默认9600bps) | |
通道 | 99CH | |
灵敏度 | 跟踪 | -162dBm |
捕捉 | -160dBm | |
冷启动 | -148dBm | |
启动时间 | 冷启动 | 平均30秒 |
温启动 | 平均28秒 | |
热启动 | 平均1秒 | |
精度 | 水平精度 | 2.0米 CEP 2D RMS SBAS辅助（开阔天空处） |
时间精度 | 30 ns | |
工作限制 | 最大高度 | 50000米 |
最大速度 | 500 m/s | |
最大加速度 | ≦ 4G | |
输出数据 | 输出电平 | TTL电平 |
输出协议 | NMEA0183标准协议（可设置指定输出语句） | |
更新频率 | 1-10 Hz（默认1Hz） | |
物理特性 | 外形尺寸 | 18 x 18 x 6 mm |
重量 | 4.3克 | |
连接器 | 6pin座子1.0mm间距 | |
工作环境 | 工作温度 | -40℃ to 85℃ |
储存温度 | -40℃ to 85℃ | |
指示灯 | PPS灯 | 未定位前PPS灯不亮，定位成功后，PPS灯闪烁 |
